Produkteinführung

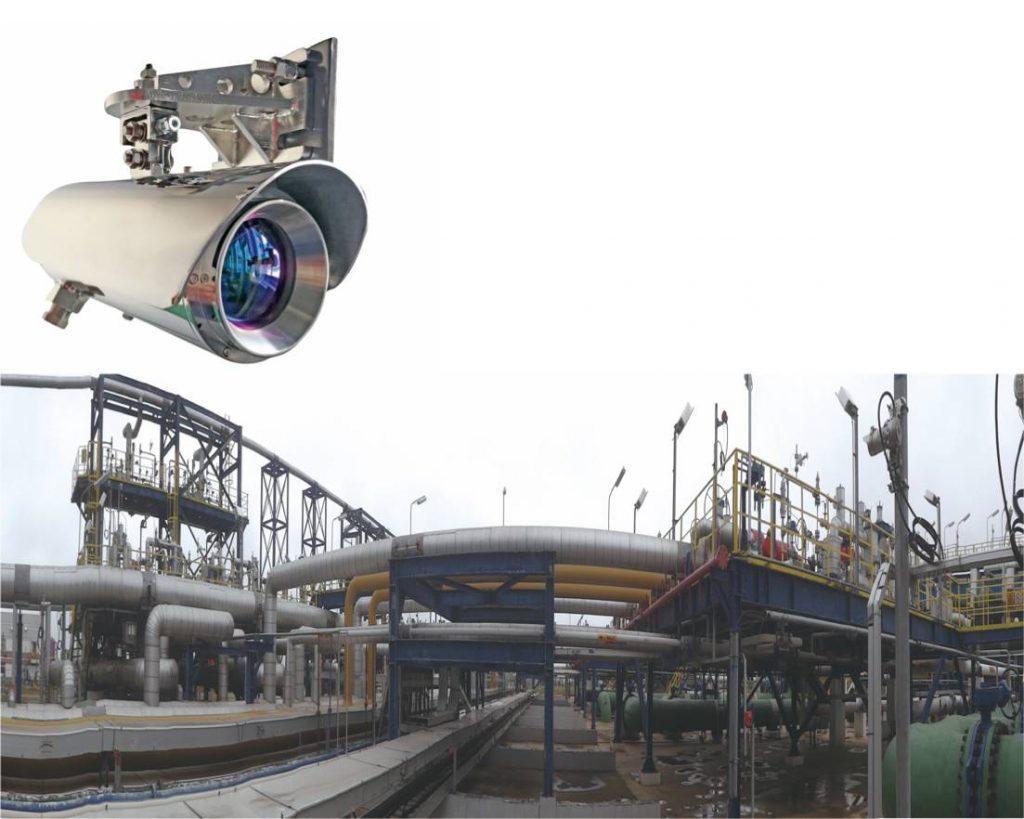

Dieses Produkt besteht aus einer Laser-Transceiver-Vorrichtung und einer Reflexionsvorrichtung. Basierend auf der Laserabsorptionsspektroskopie-Technologie ist eine Online-Echtzeitüberwachung der Methangaskonzentration zwischen der Laser-Transceiver-Vorrichtung und der Reflexionsvorrichtung praktisch, um Gasleckagen rechtzeitig und frühzeitig zu erkennen Warnung. Es hat Signalerfassung, Konvertierung, Senden und andere Funktionen.
Eigenschaften
Große Erkennungsentfernung, Fähigkeit zur Überwachung von 100 Metern / 200 Metern in einer geraden Linie, schnelle Reaktionsgeschwindigkeit, starke Entstörungsfähigkeit, die nicht durch Temperatur, Luftfeuchtigkeit und andere Umgebungsgase beeinträchtigt wird, bequemer Zugang, Standardkommunikationsprotokoll, einfache Kommunikation mit Der Host-Computer und die Steuerung Das System und die Zusatzgeräte kommunizieren, sind sicher und zuverlässig und haben ein explosionsgeschütztes Design.
Der Hauptzweck
Es kann in großem Umfang in der Erdöl- und Petrochemie, in der Erdgasindustrie, in der chemischen Industrie, in Bergwerken, Kraftwerken und an anderen Arbeitsplätzen eingesetzt werden, an denen Erdgaslecks festgestellt werden müssen.
Geeignet für Zone 1 und Zone 2 der explosiven Gasumgebung.
technische Parameter
| Produktname | Offenes Laser Gas-Fernmessgerät |
| Produktmodell | OGLD200D |
| Erkennungsprinzip | TDLAS(Tunable Diode Laser Absorption Spectroscopy) |
| Nachweisgas | Methan CH4 |
| Leistungsparameter | |
| Erfassungsbereich | (0 ~ 20000) ppm · m |
| Empfindlichkeit | 10 ppm · m |
| Erfassungsentfernung | 0 ~ 100/200 Meter |
| Reaktionszeit | 1 Sekunde |
| Kontinuierliche Arbeitszeit | 7 * 24h aktive Online-Überwachung |
| Arbeitsstromversorgung | DC24V |
| Ausgangsschnittstelle | RS485 oder 4 ~ 20mA |
| Kalibrierung | Werkseitige Kalibrierung, Kalibrierung muss nicht wiederholt werden |
| Kalibrierung | Automatische Kalibrierung |
| Parameter der Aussehensstruktur | |
| Schalenmaterial | Edelstahl |
| Explosionsgeschützte Kennzeichnung | EX d IIC T6 Gb |
| Schutzart | IP68 |
| Produktgröße (Länge * Breite * Höhe mm) | Siehe Zeichnung der Umrissabmessungen |
| Produkt Nettogewicht | 10 kg (einschließlich Montagehalterung) |
| Installationsmethode | Wand- oder Säulenmontage |
| Arbeitsumfeld | |
| Umgebungstemperatur | (-40 ~ + 70) ℃ |
| Umgebungsfeuchtigkeit | (0 ~ 100)% rF, keine Kondensation |
| Atmosphärendruck | 70 kPa ~ 160 kPa |
Systemkonfiguration und charakteristische Parameter
| Systemkonfiguration | |
| Hauptausrüstung | Offenes Laser Gas-Fernmessgerät |
| Signalverarbeitung | Fotoelektrischer Wandler und Überwachungssignalübertragungssystem |
| Mensch-Maschine-Schnittstelle | Professionelle Überwachungs- und Frühwarnsoftware |
| Software-Betriebsumgebung | Windows XP / Vista / Win7 (32-Bit) / Win7 (64-Bit) |
| Systemkennlinienparameter | |
| Stromversorgung | AC220V |
| Alarmeinstellung | Kann den I-Abschnitt-Alarm und den II-Abschnitt-Alarm einstellen |
| Alarmmodus | Ton- und Lichtalarm |
| Signalausgangsmodus | RS485, TCP / IP |
